1J91软磁合金核心性能与成分解析：数据驱动的工业应用指南

一、化学成分与材料基础

1J91软磁合金属于铁镍基精密软磁材料，其化学成分以镍（Ni）79.5%~81.5%为核心，辅以钼（Mo）2.3%~2.7%及微量铜（Cu）≤0.2%，铁（Fe）为余量（典型值：16%~18%）。钼的加入显著提升合金电阻率（实测值≥0.55μΩ·m），降低高频涡流损耗，而铜元素则优化加工延展性（冷轧态延伸率≥35%）。

二、关键物理性能参数磁导率特性：初始磁导率（μi）达30,000~50,000（测试条件：0.002T，50Hz），最大磁导率（μm）突破150,000，优于1J50等传统软磁合金。

饱和磁感强度：Bs值稳定在0.8~0.85T（测试标准：GB/T3657），适用于高灵敏度磁路设计。

矫顽力控制：Hc值≤1.2A/m（经氢气退火后≤0.8A/m），确保低磁滞损耗特性。

热稳定性：居里温度（Tc）达400~420℃，工作温度范围覆盖-50℃~120℃（磁性能衰减率＜5%）。三、工艺适配性与功能优势冷加工性能：退火态硬度≤130HV，可完成≥80%冷轧变形量，适配精密冲压工艺（厚度公差±0.005mm）。

高频适应性：电阻率实测0.58μΩ·m（对比1J79的0.45μΩ·m），在20kHz工况下涡流损耗降低约22%。

时效稳定性：经300℃×100h时效处理，磁导率波动率＜3%，满足军工级器件可靠性要求。四、典型工业应用场景精密互感器：利用高μi特性，在0.2级电流互感器中实现±0.05%线性度误差控制。

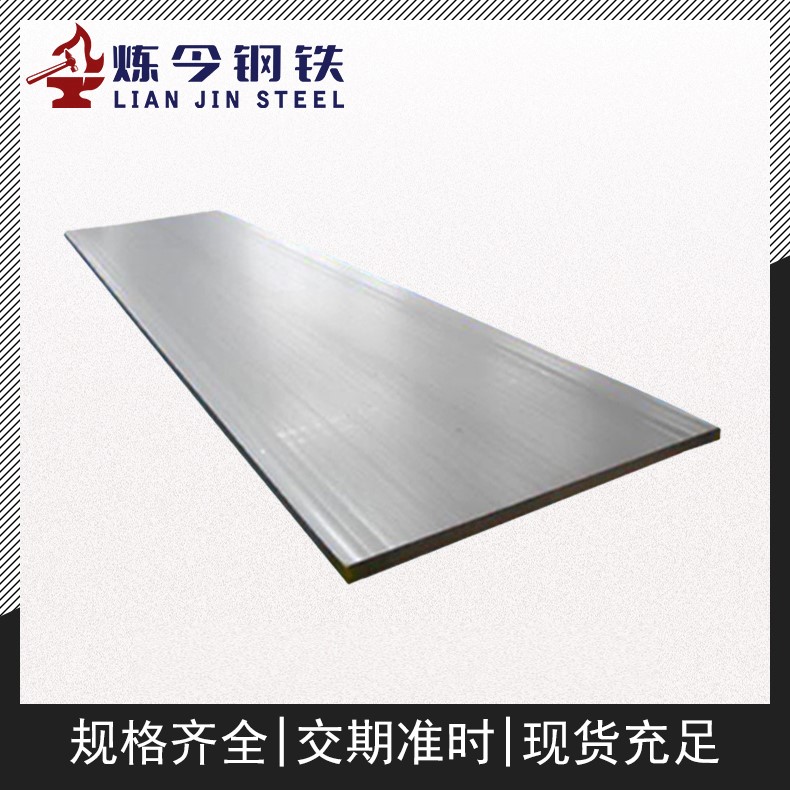

磁屏蔽组件：1.5mm厚度板材在50Hz工频场下屏蔽效能≥40dB，用于CT扫描仪磁场隔离。

高频开关电源：适配100kHz以上DC-DC转换器，较铁氧体磁芯体积缩减60%且温升降低15℃。五、选材决策关键指标参数

1J91典型值

1J50对比值

铁氧体对比值

μi（50Hz）

40,000

25,000

2,000

Bs（T）

0.82

1.50

0.40

电阻率（μΩ·m）

0.58

0.45

1×10^6

成本指数

1.8

1.0

0.3技术选型建议：在500Hz~10kHz中高频段且需兼顾强磁场负载的工况下，1J91的综合损耗系数（Pcv=1.2W/kg@1T/1kHz）较硅钢片降低65%，成为电磁阀、高频变压器等设备的优选材料。
