GH2132高温合金密度：7.93g/cm³，是加入铝、钼、钛、钒及微量硼综合强化之后的Fe-25Ni-15Cr基沉淀硬化型变形高温合金，相近牌号有A286、UNSS66286和ZbNCT25等，是一种时效硬化铁基高温合金，具有良好的热硬性、组织稳定性和使用可靠性，适合制造能在低于650℃的长期高温承力工作的部件上。GH2132高温合金的使用温度范围是在-253℃到650℃之间，在这个温度区间内，该材料具有较好的高、低温强度和长时稳定性，高的屈服强度和持久、蠕变强度，良好的抗腐蚀性、抗氧化性和热变形性能，较好的加工塑性和满意的焊接性能。GH2132高温合金可采用氩弧焊、缝焊、点焊进行焊接，合金于固溶状态进行焊接，焊后进行时效处理。焊后进行时效处理的氩弧焊对接焊头的强度系数大于90%。GH2132高温合金在650℃长期时效后，晶界上有G相和胞状η相析出，时效6000小时后η相呈魏氏组织形态。当某些工艺不当或是合金成分超出技术标准规范时，会出现过量的η、G和σ相，并出现一种异常的胞状相γ′相。

GH2132高温合金

       GH2132高温合金通过时效析出金属间化合物γ'相(Ni3AlTi)来进行强化，固溶时效后具有较好的综合性能，如屈服强度较高、热硬性较好以及蠕变强度高等一系列优点。GH2132高温合金的元素含量较高，GH2132高温合金在热处理或者热加工过程中会形成多种组织形态，从而导致其塑性较低。在650℃以下具有高屈服强度和持久蠕变强度，并且具有较好的加工塑性和满意的焊接性能，钨极氩弧焊(TIG)是目前焊接GH2132高温合金常用的方法，在高温下工作的GH2132零件可采用W-2珐琅涂层进行有效的保护。适合制造在650℃以下长期工作的航空发动机高温承力部件，如涡轮盘、压气机盘、转子叶片和紧固件等。GH2132高温合金纯净度要求较高，通常需进行二次重熔，采用非真空感应炉、电渣重熔、电弧炉、真空电弧重熔、真空自耗和真空感应炉等熔工艺。

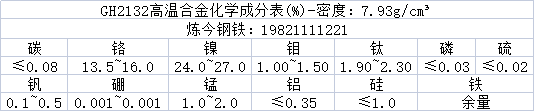

GH2132高温合金化学成分密度表

GH2132高温合金技术标准

GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号

GB/T 14994 高温合金冷拉棒材

GB/T 14995 高温合金热轧板

GB/T 14996 高温合金冷轧薄板

GJB 2611A 航空用高温合金冷拉棒材规范

GJB2612A 焊接用高温合金冷拉丝材规范

GJB 3020A 航空用高温合金环坯规范

GJB 3165A 航空承力件用高温合金热轧和锻制棒材规范

GJB3167A 冷镦用高温合金冷拉丝材规范

GJB 3317A 航空用高温合金热轧板规范

GJB 3782A 航空用高温合金锻制圆饼规范

GIB 5280 航空发动机用高温合金盘形锻件规范

GJB 5301 航空用高温合金环形件规范

HB/Z 140 航空用高温合金热处理工艺

YB/T 5245 普通承力件用高温合金热轧和锻制棒材

YB/T 5249 冷墩用高温合金冷拉丝

Q/5B 4026 GH2132 合金棒材

GH2132高温合金

       GH2132高温合金的熔化温度范围为1364℃~1424℃。该合金由于含有铬元素，具有良好的抗腐蚀性能；在650℃以下具有高的屈服强度、持久强度和蠕变强度，并具有较好的加工塑性和满意的焊接性能。GH2132高温合金热轧态与固溶态的力学性能，热轧态与固溶态的抗拉强度分别为 654 MPa、603 MPa，屈服强度分别为280 MPa、253MPa，伸长率分别为47% 、49% ，断面收缩率均为68%，合金拥有强度高塑性的特点。GH2132高温合金在热处理工艺上通常在标准热处理制度规定的范围内选取较低的固溶保温温度和较短的固溶保温时间，在进行批量生产时，当热处理后可增加一段650℃保温16小时的低温时效，提高产品强度。

       在应用层面，GH2132高温合金广泛用于制造航空、航天、地面燃气轮机和烟气轮机发动机的涡轮盘、压气机盘、紧固件等高温承力部件。其中，烟气轮机大直径涡轮盘、地面燃气轮机、航空航天发动机的紧固件和其他各类紧固件有着批量生产和良好的使用情况。此外，相近牌号的合金在全球范围内已广泛用于制作航空发动机的承力环、机匣、轴类、压气机盘、涡轮盘、板材焊接承力件等高温承力部件，还 适合制造在650℃以下长期工作的航空发动机高温承力部件，如涡轮盘、压气机盘、转子叶片和紧固件等。GH2132高温合金冷拉棒丝材常被用于国产1100MPa强度等级的紧固件产品制备，如空心铆钉、螺栓和螺母等。

       GH2132 供应状态分别为热轧棒经固溶、车光或磨光交货；锻制棒以锻态、车光交货；冷拉棒经固溶、酸洗交货；热轧板、冷轧薄板和带材经固溶、酸碱洗、切边、平整或矫直交货；软态带材经固溶、酸碱洗、切边后成卷交货；硬态带材经冷轧、退火、抛光、切边交货；冷镦丝以冷拉态、或固溶态、或固溶、酸洗、或固溶、磨光，盘状或直条状交货；焊丝以硬态、或半硬态、或经固溶、酸洗、或经光亮固溶处理，成盘 ( 轴 ) 也可直条状交货；圆饼、盘锻件和环件一般不经热处理、经粗加工或除氧化皮交货。

       炼今钢铁（上海）有限公司主要经营的GH2132高温合金 可以生产各种形状变形产品，如：板 材 、棒 材 、丝 材 、 盘件、锻件和环形件等 ，也可接受定制，公司官网：www.ljalloy.com，官网日常更新材料信息，欢迎咨询交流 。
