GH4099(GH99)高温合金密度：8.47g/cm³，是Ni-Cr基沉淀硬化型变形高温合金，也是一种高合金化的镍基时效板材合金，合金中加入铬、钴、钨和钼元素进行固溶强化，加入铝和钛元素形成时效强化相，加入硼、铈和镁元素净化和强化晶界。温度在900℃以下时，GH4099高温合金可长期使用，短时最高使用温度可达到1000℃。GH4099高温合金组织稳定，具有较优异的热强性、冷热加工成形和焊接工艺性能。用该合金制造的大型板材结构件，可在固溶处理后不经时效处理直接使用。在温度区间700℃到950℃内长期时效后，GH4099高温合金没有发现有害相。用GH4099高温合金该合金制造的的大型板材结构件，可在固溶处理后不经时效处理直接使用，经700℃~950℃长期时效后没有发现有害相。

相近牌号：9И693、XH68MBKTOP(俄)。

gh4099高温合金

材料技术标准

GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号

GJB1952A 航空用高温合金冷轧薄板规范

HB 5332 GH99 合金冷轧薄板

HB 5333 航空用 HGH99 合金焊丝技术条件

HB/Z140 航空用高温合金热处理工艺

QJ/DT 0160018 航空发动机用 GH99 合金热轧棒材技术条件

QJ/DT 0160020 航空发动机用GH99 合金热轧棒材技术条件

QJ/DT 0160021 地面燃机用大规格 GH99 合金棒材技术条件

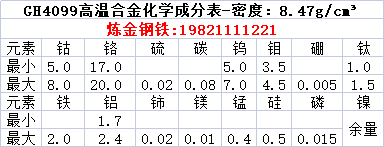

GH4099高温合金化学成分密度表

  GH4099高温合金具有良好的高温力学性能、加工塑性、抗蠕变性能、抗氧化、耐高温、耐腐蚀性能和长期的组织稳定性，采用直空感应炉+电渣重熔,或直空感应炉+直空电弧重熔熔炼工艺。GH4099高温合金可与GH3030高温合金、GH3044高温合金、GH3128高温合金等组合进行缝焊和氩弧焊。十字搭接焊接裂纹倾向性小于15%，可以用手工氩弧焊、自动钨极氩弧焊、缝焊和点焊等方法进行连接。电阻焊接的待焊表面须进行酸洗。GH4099高温合金零件热处理前后应将表面油污和其他脏污清洗干净，以免在热处理时引起表面局部腐蚀。零件热处理后的氧化皮，可用吹砂方法或用含有氢氟酸的酸洗液清洗干净。零件在进行电阻焊前必须用含有氢氟酸的酸洗液清理表面。GH4099高温合金冷轧板材经固溶+碱酸洗+平整+矫直+切边后供应；热轧和锻制棒材一般不经热处理，经磨光或车光后供应；焊丝经热处理+碱酸洗后供应。

GH4099高温合金材料

  在应用层面，GH4099高温合金被用于航空航天、化工、能源、化学和交通运输等领域，多使用于工作时不超过1000℃的高温承力构件，如航空发动机燃烧室、导向叶片、挡板、加强筋、固定件、燃气轮机的热端部件和加力燃烧室等高温板材承力焊接结构件。GH4099高温合金板材已用于制造航空发动机加工可调喷口壳体、加力筒体等零部件；轧制棒材已用于制造航空发动机的压气机叶片；锻制棒材已用于制造大型舰用燃气轮机和巡航导弹的结构部件。用GH4099高温合金制造的大型板材结构件，可在固溶处理后不经时效处理直接使用，并且，该合金板材制成的航空发动机加力可调喷口壳体，已经过长期使用考核，并投入批量生产，可减轻发动机重量和延长寿命。

  炼今钢铁（上海）有限公司主要经营的GH4099高温合金产品有热轧棒材、丝材、板材和锻件，也可接受定制。公司官网：//www.ljalloy.com，日常更新各种合金材料资讯，欢迎咨询交流。
