服务热线
19821111221
021-61348661
021-61343211

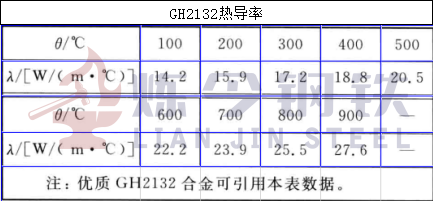

GH2132合金的热处理制度根据产品类型和具体标准而有所不同,以下是基于HB/Z 140等标准的主要热处理制度:
a)热轧和锻制棒、锻件、冷拉棒:
初次固溶处理:990℃±10℃保温(1〜2)小时,随后空冷(OQ)或炉冷(AC)。
中间时效处理:700℃〜720℃保温16小时,随后空冷(AC)。
b) 热轧板和焊接件:
初次固溶处理:(980〜1000)℃保温后空冷(AC)。
中间时效处理:700℃〜720℃保温(12〜16)小时,具体保温时间根据板厚δ调整,如δ≤3mm时保温15min~20min;δ3mm~5mm时保温20min~25min,随后空冷(AC)。
c) 丝材:
初次固溶处理:(980〜1000)℃保温后水淬(WQ)或空冷(OQ)。
中间时效处理:700℃〜720℃保温16小时,随后空冷(AC)。丝材的固溶保温时间也根据直径d调整。
a)冷拉棒:
初次固溶处理:900℃±10℃保温(1〜2)小时,随后空冷(OQ)或炉冷(AC)。
两次时效处理:首先700℃±10℃保温16小时,接着650℃±10℃再保温16小时,均随后空冷(AC)。处理后硬度范围为HRC 38〜29。
b)热轧棒:
热处理流程与冷拉棒相似,但目标硬度为HB 352〜277。
GH2132合金的供应产品包括多种规格的热轧和锻制棒、热轧板、冷轧板和带材、丝材,以及圆饼、盘锻件和环件等。供应状态根据产品类型和客户需求有所不同,如热轧棒可能经过固溶和车光处理,锻制棒以锻态供应,冷拉棒经过固溶和酸洗,板材和带材则可能经过固溶、酸碱洗、切边和平整等处理。焊丝和冷镦丝也可能以不同的热处理状态供应。具体供应状态请参考相关标准如GB/T 14994、GJB 2611A等。
日常更新各种合金材料资讯,欢迎咨询交流。(ljalloy.com)
上一篇:GH3600热导率及热处理制度
下一篇:GH3600高温合金化学成分分析
