4J50膨胀合金概述

4J50膨胀合金是一种铁镍基低膨胀合金，广泛应用于电子器件的封装材料、密封件和其他精密设备中。该合金具有优异的热膨胀特性，在较大的温度范围内保持尺寸稳定性，满足了严苛工况下的应用需求。本文将围绕4J50膨胀合金的力学性能和供应状态进行详细分析。

4J50膨胀合金的成分及影响

4J50膨胀合金的主要成分为铁（Fe）和镍（Ni），其中镍含量通常在49%~51%之间，铁为余量，还含有少量的碳、硅、锰、磷等元素。具体的化学成分如下表：

|元素|含量(%)|

|-----|--------------|

|Ni|49.0~51.0|

|Fe|余量|

|C|≤0.05|

|Si|≤0.30|

|Mn|≤0.60|

|P|≤0.020|

|S|≤0.020|

这些元素共同作用，决定了4J50膨胀合金的物理和力学性能，尤其是镍和铁的比例直接影响其热膨胀系数及磁性能。

力学性能分析

1.抗拉强度

4J50膨胀合金的抗拉强度通常在490~690MPa之间，能够承受较大的外部拉应力，在保持形变稳定的同时提供足够的强度支持。抗拉强度标准值：490~690MPa这种强度水平足以满足多数电子器件的封装需求，同时适合于高精密密封结构中的应用。

2.屈服强度

该合金的屈服强度为240~420MPa，表明其在达到一定应力后容易发生塑性变形。屈服强度的较低数值有助于在高温下实现微小变形，从而适应设备在工作中的形状变化。屈服强度标准值：240~420MPa3.延伸率

4J50膨胀合金的延伸率在25%~40%之间，表现出良好的塑性。在实际使用中，其延展性使得该合金易于加工，能够满足不同形状零件的制造要求。延伸率标准值：25%~40%4.硬度

硬度是合金机械加工中的重要指标，4J50合金的布氏硬度（HB）通常为160~200，硬度适中，既保证了材料在实际加工中的可操作性，又具备较好的耐磨性和结构强度。布氏硬度（HB）：160~200热膨胀系数的关键参数

作为膨胀合金，4J50的线性膨胀系数在20~500℃范围内表现尤为稳定，约为8.5×10^-6/℃，这使得其在温度波动较大的工作环境中能够维持尺寸的稳定性。该合金的居里点温度较高（约520℃），超过此温度后，其磁性能将发生变化，但在通常的工作条件下，4J50仍能够保持优良的尺寸稳定性。

主要热膨胀系数数据：20~100℃：7.7×10^-6/℃

20~200℃：8.2×10^-6/℃

20~300℃：8.5×10^-6/℃

20~400℃：8.7×10^-6/℃

20~500℃：8.9×10^-6/℃4J50膨胀合金的供应状态

4J50膨胀合金的供应形态主要包括板材、棒材、带材和线材，供应状态的不同会影响其力学性能和加工特性。常见的供应状态如下：

1.板材

板材通常经过冷轧或热轧工艺制造，具有优良的平整度和表面光洁度，广泛应用于电子元件的基板及封装材料中。根据具体的厚度需求，板材的机械性能略有差异。厚度：0.1~20mm2.棒材

棒材的直径通常为3~100mm之间，通过冷拔或热挤压工艺生产，具有良好的加工性能，适合制造精密零件。直径：3~100mm3.带材

带材厚度较薄，通常用于电子设备中对厚度要求较高的部件制造。带材的供应状态为冷轧态或退火态，后者具有更好的延展性。厚度：0.05~2mm4.线材

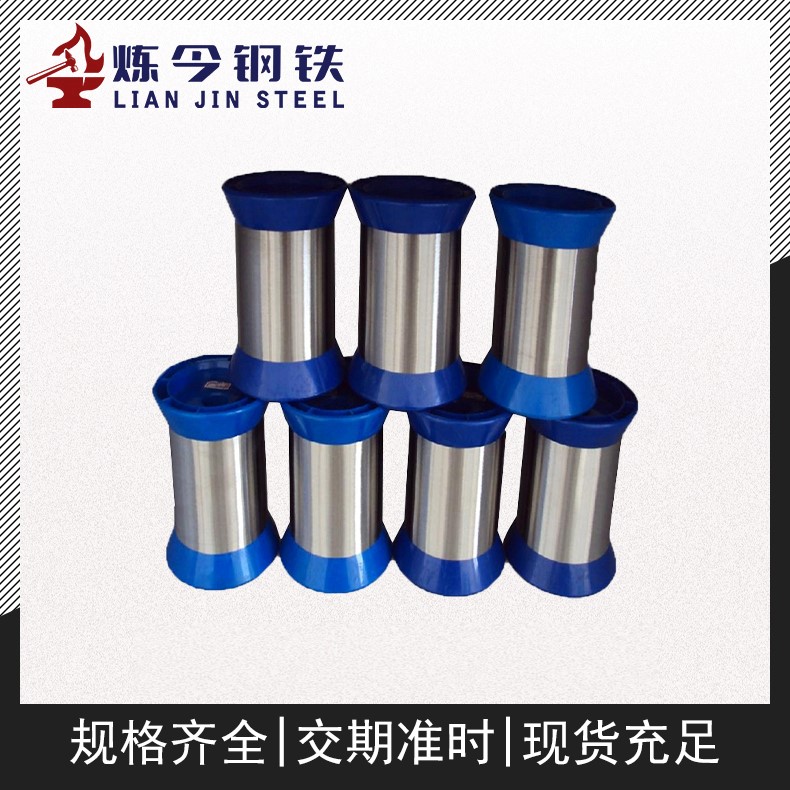

线材主要用于制作电子元件中的引线或电阻器等细微器件。其供应状态通常为冷拔态，保证了线材的精度和表面质量。直径：0.1~10mm4J50合金的加工与处理

1.热处理

4J50膨胀合金在制造过程中通常采用固溶处理和退火处理，以改善其机械性能和加工性能。典型的退火工艺温度为800~900℃，在这种温度下，合金能够得到较好的软化效果，提高了可塑性，便于进一步加工。退火温度：800~900℃2.焊接性能

4J50膨胀合金具有良好的焊接性能，可采用多种焊接方式，如钨极氩弧焊、激光焊等。焊接过程中需控制热输入，避免由于过高的焊接温度导致材料性能的劣化。

典型应用领域

4J50膨胀合金的主要应用领域包括：电子元器件封装：由于其热膨胀系数与玻璃、陶瓷等材料相匹配，4J50膨胀合金常用于真空密封结构和封装管壳材料。

精密仪器：在需要尺寸高度稳定的设备中，如航空航天中的精密仪器和钟表制造，4J50合金是首选材料。

热敏元件：该合金的低膨胀特性使得其在高温传感器、热电偶保护管等领域也得到了广泛应用。通过对4J50膨胀合金的力学性能及供应状态的深入分析，可以看出其优异的机械和热学性能使其在各个高要求的工业领域中得到了广泛的应用。
