服务热线
19821111221
021-61348661
021-61343211
GH2132及其优质版本是Fe-Ni-Cr基沉淀硬化型变形高温合金,其使用温度范围覆盖从极低的-253°C到高达650°C的广泛区间。为了进一步提升合金的强度,优质GH2132合金在制造过程中特别注重提高材料的纯洁度,显著降低了硫、气体和痕量元素的含量,并经过精细调整的热处理制度进行加工。
这两种合金均展现出卓越的高低温强度以及长时间使用的稳定性,同时还具备良好的抗腐蚀性能和热变形性能。此外,它们还表现出优良的加工塑性,以及令人满意的焊接性能。因此,GH2132及其优质版本非常适合用于制造航空、航天、地面燃气轮机和烟气轮机发动机中的关键部件,如涡轮盘、压气机盘以及紧固件等高温承力部件。主要产品形态包括盘件、锻件、板材、棒材、丝材和环形件等,为各种高温工作环境下的应用提供了可靠的解决方案。
GH2132和优质GH2132合金在航空和航天领域展现出了广泛的应用价值。它们已被成功用于制造发动机的关键紧固件,为航空器的安全飞行提供了有力保障。同时,这两种合金也是地面燃气轮机和烟气轮机大直径涡轮盘以及各类紧固件的理想材料,经受住了实际使用中的严格考验,批产和使用情况均表现出色。
在国外,相近的合金种类已被广泛应用于航空发动机的压气机盘、涡轮盘、承力环、机匣、轴类以及板材焊接承力件等高温承力部件的制造中。这些合金在高温环境下展现出了优异的性能,为航空器的正常运行提供了有力支持。
在合金特性方面,GH2132和优质GH2132在650°C长期时效后,晶界上会有G相和胞状η相析出。时效达到6000小时后,η相的形态会转变为魏氏组织。然而,当合金的成分超出技术标准规范或某些加工工艺不当时,可能会出现过量的η、G和σ相,并伴随着一种异常的胞/γ相的出现。这些相的变化和析出对合金的性能和使用寿命有着重要影响,因此在实际应用中需要严格控制合金的成分和加工工艺,以确保其性能的稳定性和可靠性。

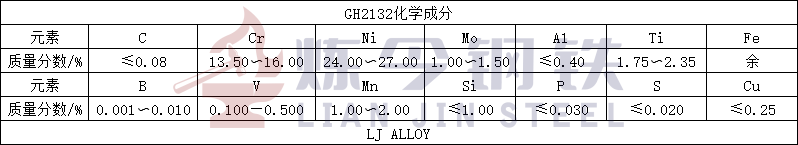

GH2132(GH132);优质 GH2132。
A286、UNSS66286P. Q. A286(美),ZbNCT25(法)。
GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号
GB/T 14994 高温合金冷拉棒材
GB/T 14995 高温合金热轧板
GB/T14996 高温合金冷轧薄板
GJB 2611A 航空用高温合金冷拉棒材规范
GJB 2612A 焊接用高温合金冷拉丝材规范
GJB 3020A 航空用高温合金环坯规范
GJB 3165A 航空承力件用高温合金热轧和锻制棒材规范
GJB 3167A 冷镦用高温合金冷拉丝材规范
GJB 3317A 航空用高温合金热轧板规范
GJB 3782A 航空用高温合金锻制圆饼规范
GJB 5280 航空发动机用高温合金盘形锻件规范
GJB 5301 航空用高温合金环形件规范
HB/Z 140 航空用高温合金热处理工艺
YB/T 5245 普通承力件用高温合金热轧和锻制棒材
YB/T 5249 冷墩用高温合金冷拉丝
Q/5B 4026 GH2132 合金棒材
Q/3B 4071 优质GH2132合金热轧棒材
1、GH2132合金采用非真空感应炉+电渣重熔、或电弧炉+电渣重熔(或真空电弧重熔、或真空自耗)、或真空感应炉+电渣重熔(或真空电弧重熔、或真空自耗)等熔炼工艺。
2、优质GH2132合金采用真空感应炉+真空自耗熔炼工艺。
日常更新各种合金材料资讯,欢迎咨询交流。(ljalloy.com)
上一篇:GH4202高温合金是什么材料?
下一篇:GH4099是什么材料?
