TC4钛合金密度为4.51g/cm³，材料的组成为Ti-6Al-4V，是一种中等强度的α-β型两相钛合金，含有6%α稳定元素Al和4%β稳定元素V，具有良好的综合力学机械性能。TC4钛合金主要在退火状态下使用，也可以采用固溶时效处理进行一定的强化，然而淬透截面一般不超过25mm。下图是TC4钛合金的化学成分密度表。

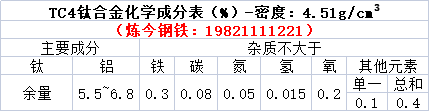

TC4钛合金化学合金密度表

TC4钛合金材料参数：

TC4钛合金硬度：34-36HRC

TC4钛合金熔点：1670℃

TC4钛合金抗拉强度：900-1100MPa

TC4钛合金材料屈服强度：800-1000MPa

TC4钛合金材料抗曲强度：600-800MPa

TC4钛合金弹性模量：110-120MPa

TC4钛合金热变形温度：约900-950℃

TC4钛合金材料线膨胀系数：8.6x10^-6℃

   TC4钛合金具有良好的工艺塑性和超塑性，适合与各种压力加工成形，还可采用各种方式进行焊接和机械加工。TC4钛合金铸锭应该经过两次以上真空自耗电极电弧炉熔炼，发动机转子零件用料应经过三次熔炼。合金元素钒以Al-V中间合金方式加入。自耗电极的焊接严禁使用钨极氩弧焊，采用氩气保护等离子焊接方法。TC4钛合金可用氩弧焊、点焊、钎焊、电子束焊和等离子焊等多种方式进行焊接，焊接接头的强度与基体金属基本相当。

TC4钛合金

   在应用层面，TC4钛合金在航空和航天工业中获得了最广泛的应用，长时间工作温度可达400℃，已知被用于制造航空发动的机风扇和压气机的盘件与叶片、歼击机的两种梁和垂尾接头零件、飞机结构中的机身、机翼结构中的各种承力梁、框、接头、隔框和紧固件等重要承力件。经过长期使用发现，用TC4钛合金代替30CrMnSiA等结构钢，可以实现减轻零件重量约30%。

   炼今钢铁（上海）有限公司主要经营的TA18钛合金主要半成品有厚板、薄板、棒材、锻件、型材和丝材等，也可接受定制。公司官网：www.ljalloy.com，日常更新各种合金材料资讯，欢迎咨询交流。
