GH4145概述：

GH4145是一种基于Ni-Cr的沉淀硬化型变形高温合金，其核心强化机制是通过/相作为时效沉淀强化相实现的。该合金在800°C以下展现出优越的性能特点。具体而言，当合金在980°C以下的环境中工作时，它具备出色的耐腐蚀和抗氧化能力，确保部件的持久稳定。而在800°C以下的温度范围内，GH4145合金表现出较高的强度，为高温环境下的结构提供了可靠的支持。更令人称道的是，在700°C以下的温度区间内，该合金展现出了良好的抗蠕变性能，有效抵抗了材料在高温下的形变。此外，在540°C以下的条件下，GH4145合金还具备较好的抗松弛性能，确保了部件的长期使用稳定性。

除了上述的高温性能优势外，GH4145合金还具有良好的成形性能和焊接性能，使得其在制造过程中易于加工和连接。目前，该合金的主要产品形式包括板材、带材、棒材、型材、锻件、环形件、丝材和管材，广泛应用于各类需要高温性能的结构件制造中。

GH4145应用概况及特性：

GH4145合金因其出色的性能而被广泛应用于航空发动机的制造中。在800°C以下的工作环境中，该合金能够满足高强度和耐腐蚀性的要求，因此被大量用于制造环形件、结构件以及螺栓等关键零部件。此外，对于需要在540°C以下工作且要求具备中等或较低应力条件下抗松弛性能的部件，如平面波形弹簧、周向螺旋弹簧、螺旋压簧、弹簧卡圈和密封圈等，GH4145合金同样表现出色。同时，燃气轮机涡轮叶片等关键零件的制造也离不开这种合金的支持。

在合金的加工过程中，经过退火或固溶处理后的GH4145合金展现出了良好的焊接性能，这大大提升了其在制造过程中的灵活性和便利性。然而，为了确保零件的质量和性能，热处理过程必须在无硫的中性或还原性气氛中进行，以避免硫化现象的发生。特别值得注意的是，零件应避免在870°C至650°C之间进行热冷交替处理，因为这种处理方式可能导致零件产生裂纹。特别是对于大截面的零件，为了防止裂纹的产生，固溶处理后应该选择在空气中进行冷却。通过这些严格的处理措施，可以确保GH4145合金制造的零件具有优异的性能和长久的使用寿命。

GH4145材料牌号

GH4145(GH145)

GH4145相近牌号

Inconel X-750C（美），NiCrl5Fe7TiAl(德），NC15FeTNbA(法），ATGF（法公司），NCF750(日）。

GH4145材料技术标准

GB/T 14992 高温合金和金属间化合物高温材料的分类和牌号

GJB 2612A  焊接用高温合金冷拉丝材规范

GJB 3527A  弹簧用高温合金冷拉丝材规范

HB/Z 140     航空用高温合金热处理工艺

Q/3B 4088   GH145合金毛细管材

Q/3B 4198    GH145合金冷轧板材、带材

GH4145炫炼工艺

采用真空感应炉+真空自耗重熔、或真空感应炉十电渣重熔、或非真空感应炉+真空自耗重熔、或非真空感应炉+电渣重熔熔炼工艺。

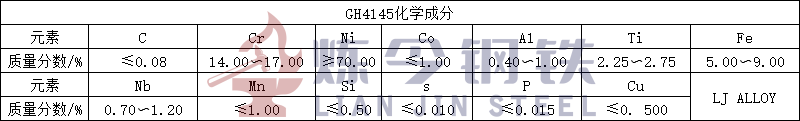

GH4145化学成分

日常更新各种合金材料资讯，欢迎咨询交流。(ljalloy.com)
