GH5605概述：

GH5605是一款以Co-Cr-Ni为基的固溶强化型变形高温合金，适用于不超过1000°C的工作环境。合金中融入了ω(Cr)20%和ω(W)15%的元素，以实现固溶强化的效果。在815°C以下的温度范围内，该合金展现出中等的持久和蠕变强度。而在1090°C以下，它则表现出卓越的抗氧化性能。此外，GH5605合金还具备良好的加工和焊接等工艺性能。目前，该合金的主要产品形式包括热轧和冷轧板、冷轧带材、棒材、锻件、丝材以及精密铸件，满足多种应用需求。

GH5605应用概况及特性

GH5605合金在航空领域有着广泛的应用，它常被用于制造航空发动机的关键高温部件，如导向叶片、涡轮外环、外壁、涡流器和封严片等。这些部件在极端高温环境下工作，要求材料具有出色的耐高温性能。

GH5605合金特别适合在喷气发动机、燃气涡轮以及海洋气氛等复杂环境中工作。在间断式工作条件下，该合金的最低抗氧化和碳化温度可达870°C。而在连续工作的空气环境中，它甚至能够耐受高达1090°C的高温。然而，需要注意的是，GH5605合金对硅元素的含量非常敏感。当合金在760°C至925°C之间暴露时，过高的硅含量会促使形成Co2W型Laves相，这会导致合金的室温塑性下降。因此，在生产过程中，必须严格控制合金中的硅含量，确保ω(Si)<0.4%，以保证合金的优良性能。

GH5605材料牌号

GH5605(GH605)。

GH5605相近牌号

L605、HS25、WF-11、A1S1670、UNSR30605(美），KC20WN(法）。

GH5605材料技术标准

GB/T 14992  高温合金和金属间化合物高温材料的分类和牌号

HB/Z 140      航空用高温合金热处理工艺

辽新6-0041   GH605合金热轧板材、冷轧薄板和带材

QJ/DT 01. 63025 GH605合金冷轧带材（硬态）新产品技术条件

QJ/DT 01.63073 GH605合金冷拉棒材技术条件

QJ/DT 01. 63079     航空发动机用GH605合金热轧棒材技术条件

GH5605熔炼工艺

采用电弧炉+电渣重熔、或非真空感应炉+电渣重熔、或真空感应炉+电渣重熔熔炼工艺。

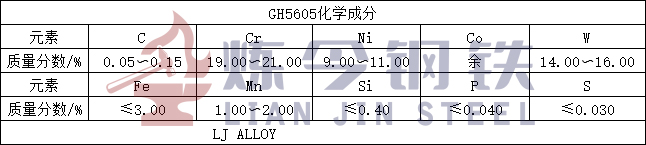

GH5605化学成分

日常更新各种合金材料资讯，欢迎咨询交流。(ljalloy.com)
